供貨說明/ Supply Istructions
◆標準供貨范圍:
出廠產品為合格產品,系統內已充注少量制冷劑。
◆公司可根據用戶要求提供:冷凍油、分子篩過濾芯、冷媒等備用件。
瀏覽量:
1000
產品描述
參數
機組特點
高效節能
◆通過PLC、單片機電腦控制,可自動調節,提供更多級數的冷量輸
出,與冷負荷實現動態自動匹配。使機組始終穩定在高效率下運行,
從而達到節能的目的。
◆精確的管路設計,把管路阻力損失降低到最小,從而提高了機組的
效率。
穩定可靠
◆主要配套零部件采用國內外知名品牌產品,系統工作穩定可靠。
◆機組自控系統采用進口PLC可編程序控制器或單片機控制,可實現
缺相、過電壓、欠電壓、過電流、油壓、高壓、低壓、電子式電機過
載在內的自動安全保護。PLC控制可實現壓縮機自動平衡運行時間，
以延長壓縮機的使用壽命。
◆根據用戶要求可預留遠程報警、監控接口。
結構緊湊
◆機組采用緊湊型設計理念,安裝占地面積小。
◆提供“模塊化”安裝,減少安裝周期,降低了管路的耗材,縮短了
現場施工周期。
降低成本
◆實現制冷系統的自動化控制,降低了日常的操作管理成本。
◆減小了設備、機房場地的投資成本。
◆提高了自動的安全性能,降低了附屬安全設備投入的成本。
◆設備系統簡單、操作簡便,較傳統氨系統降低了操作、維修成本。

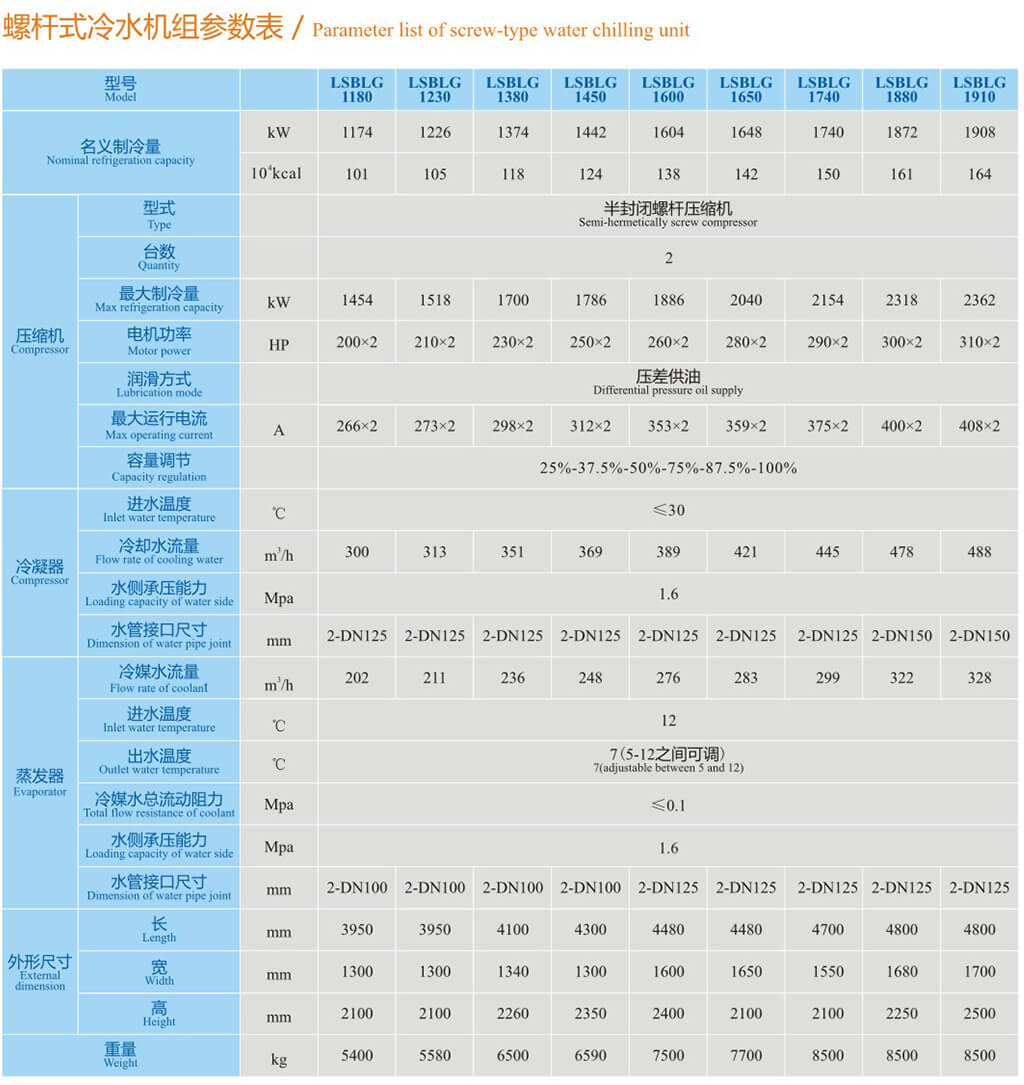

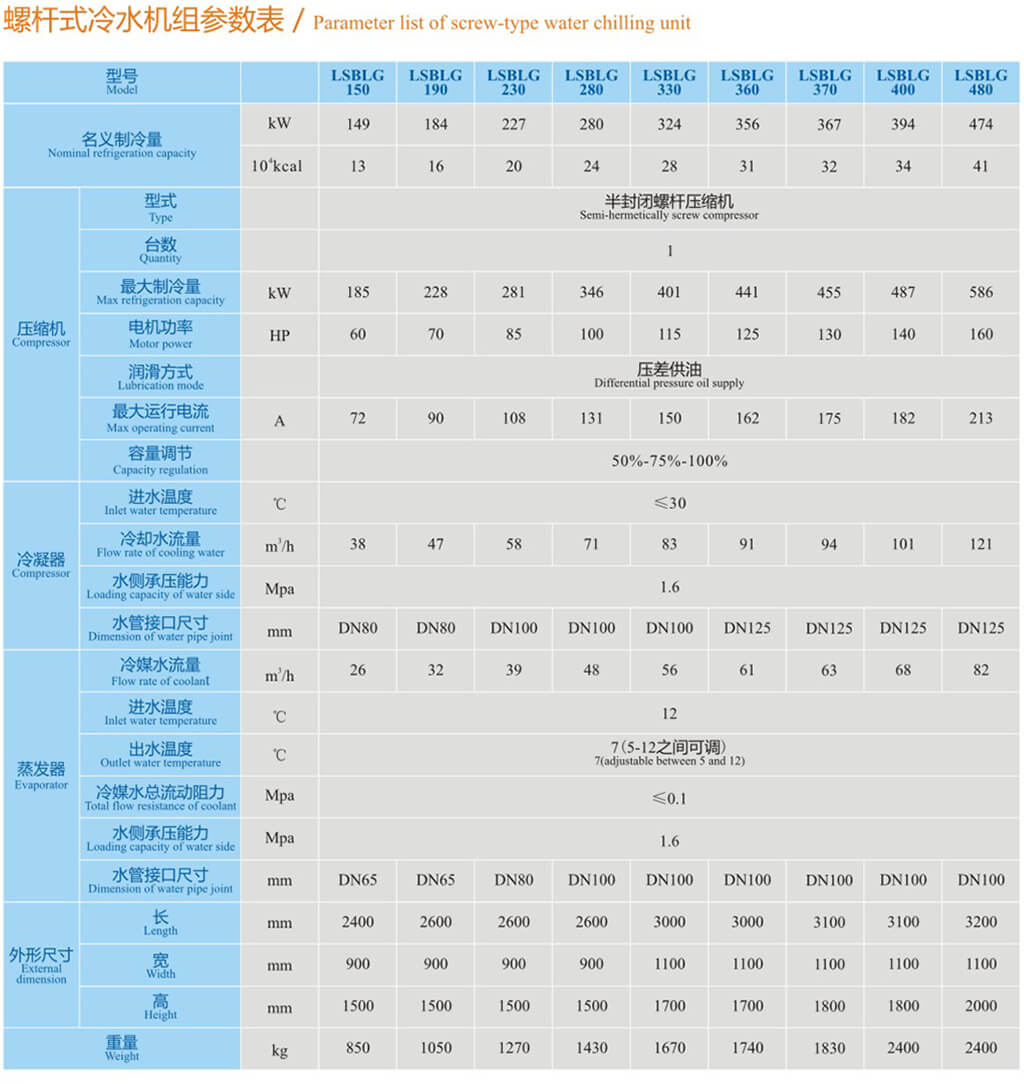

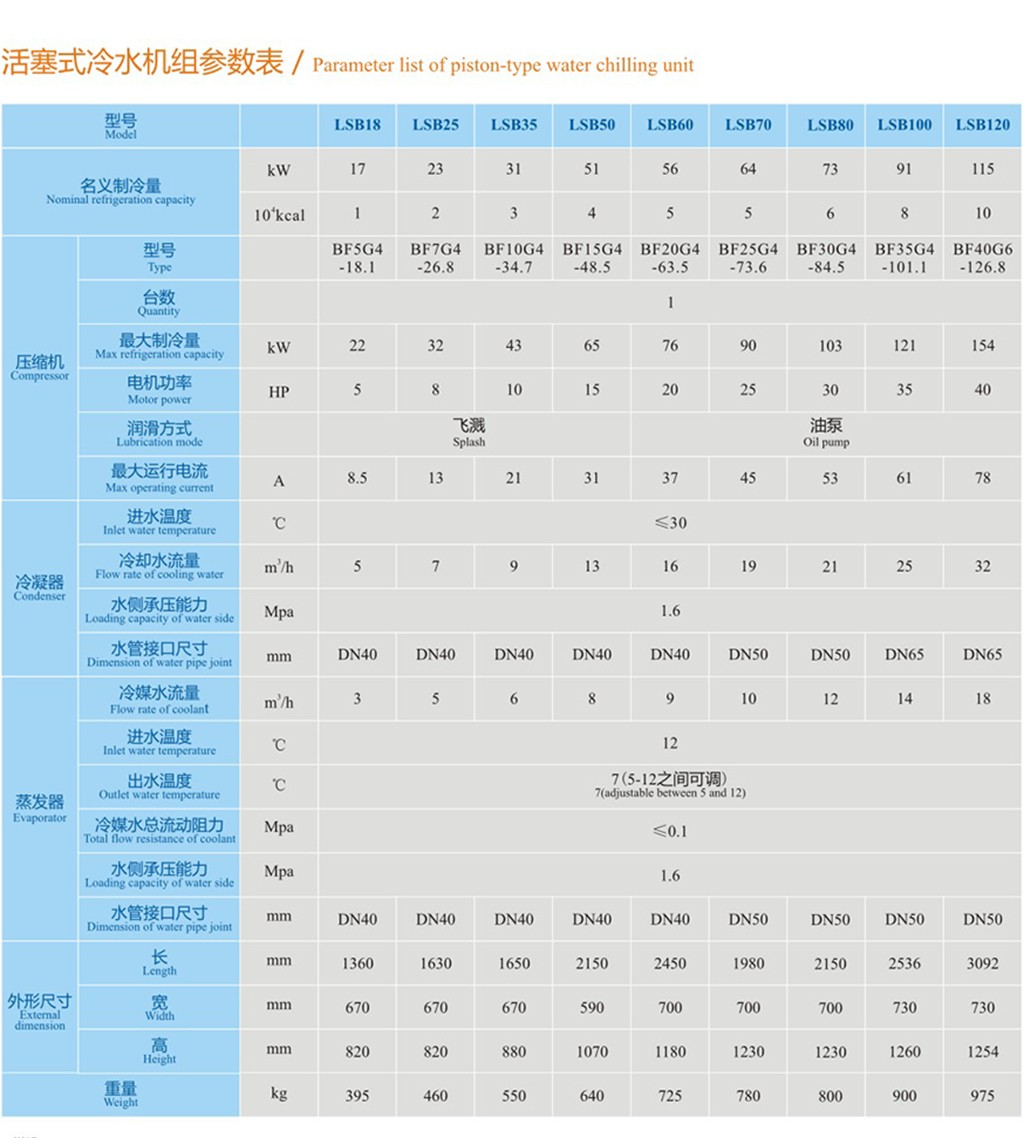

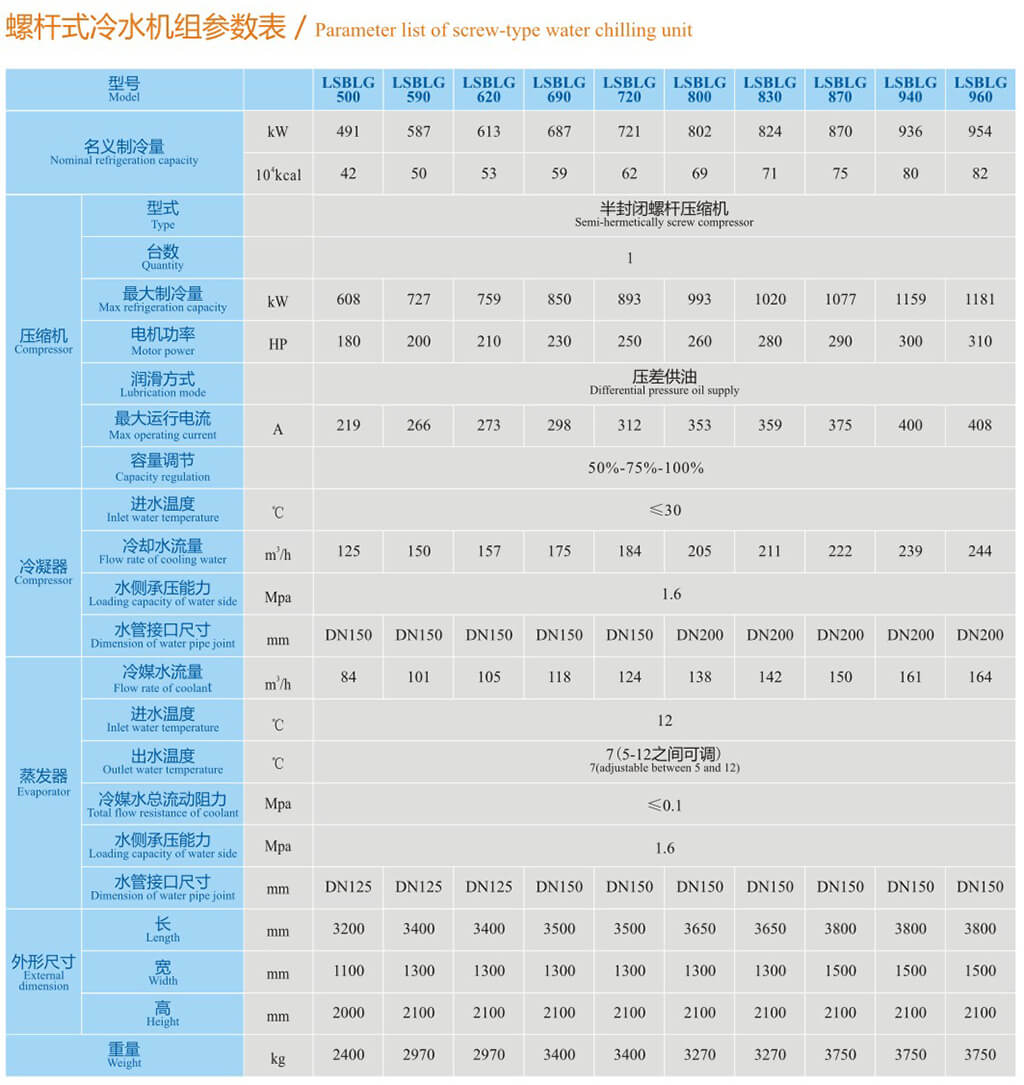

說明:
◆名義工況:冷媒水進水溫度12°C ,冷媒水出水溫度7°C.冷卻水進水溫度30°C .冷卻水出水溫度35°C ;
電源制式: 3P/380V/50Hz.允許電壓波動+10%，允許相間電壓差+2% ;
◆以上數據是以R22為制冷劑的機組性能參數,如需R134a. R407C等其他工質,敬請聯系;

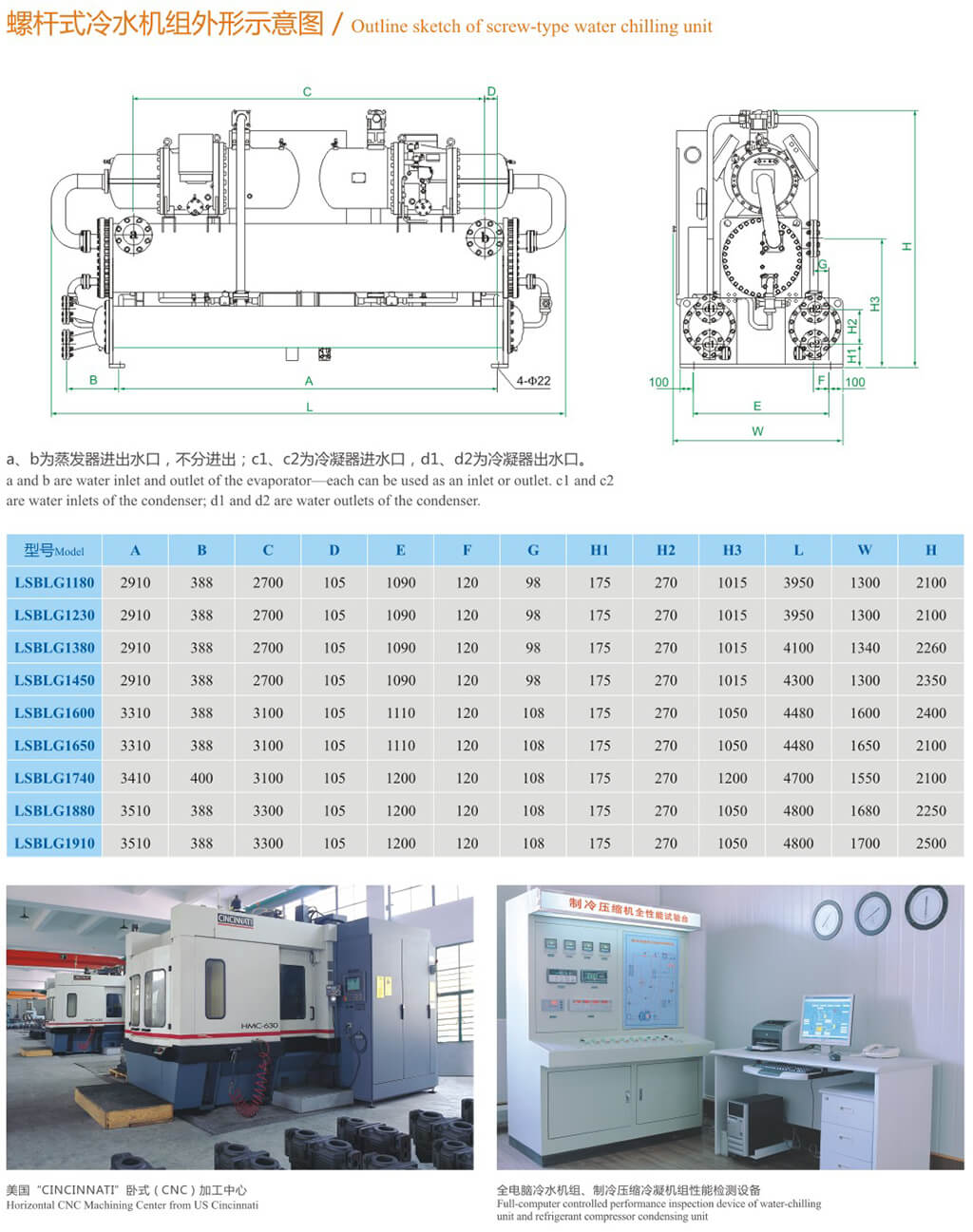

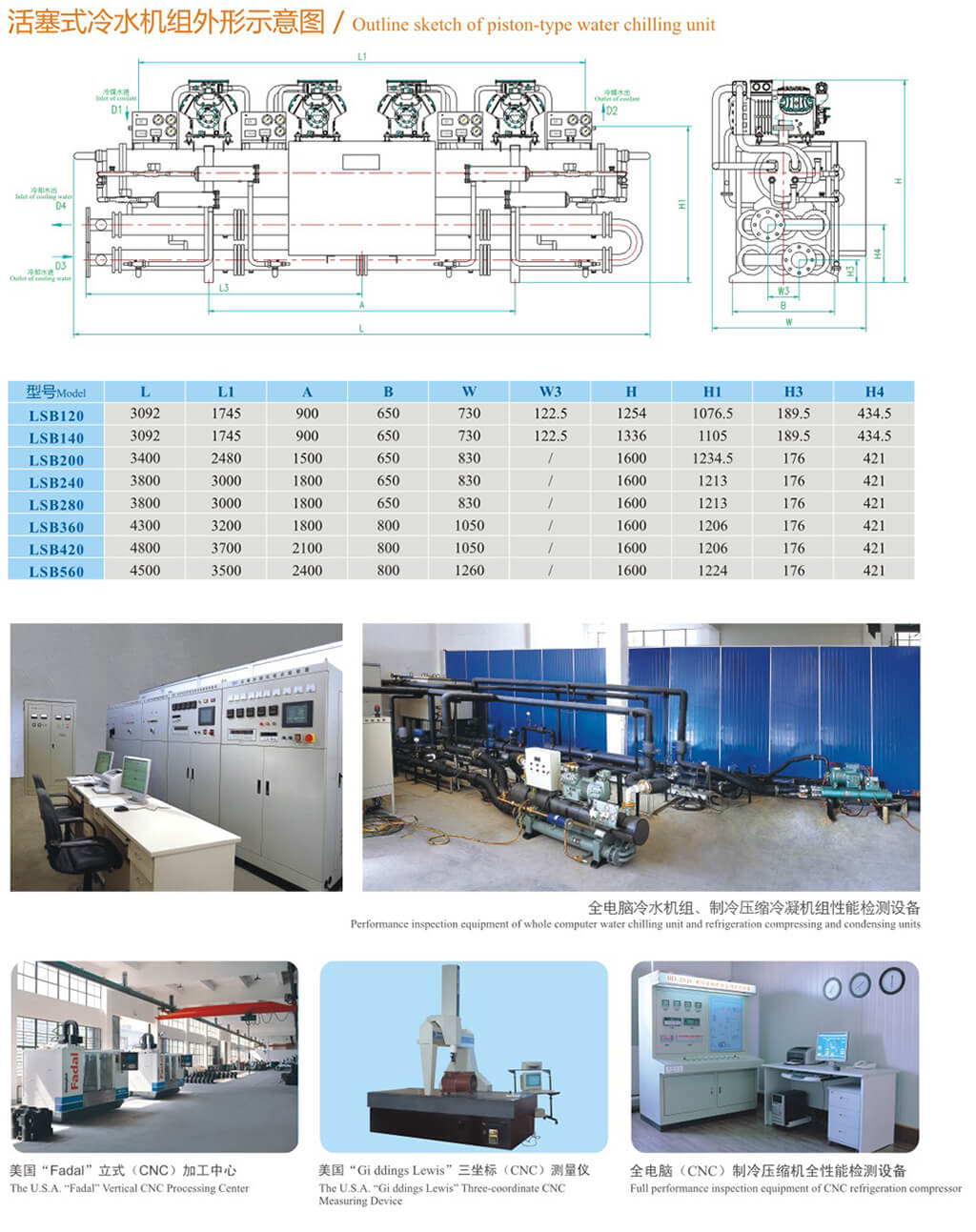

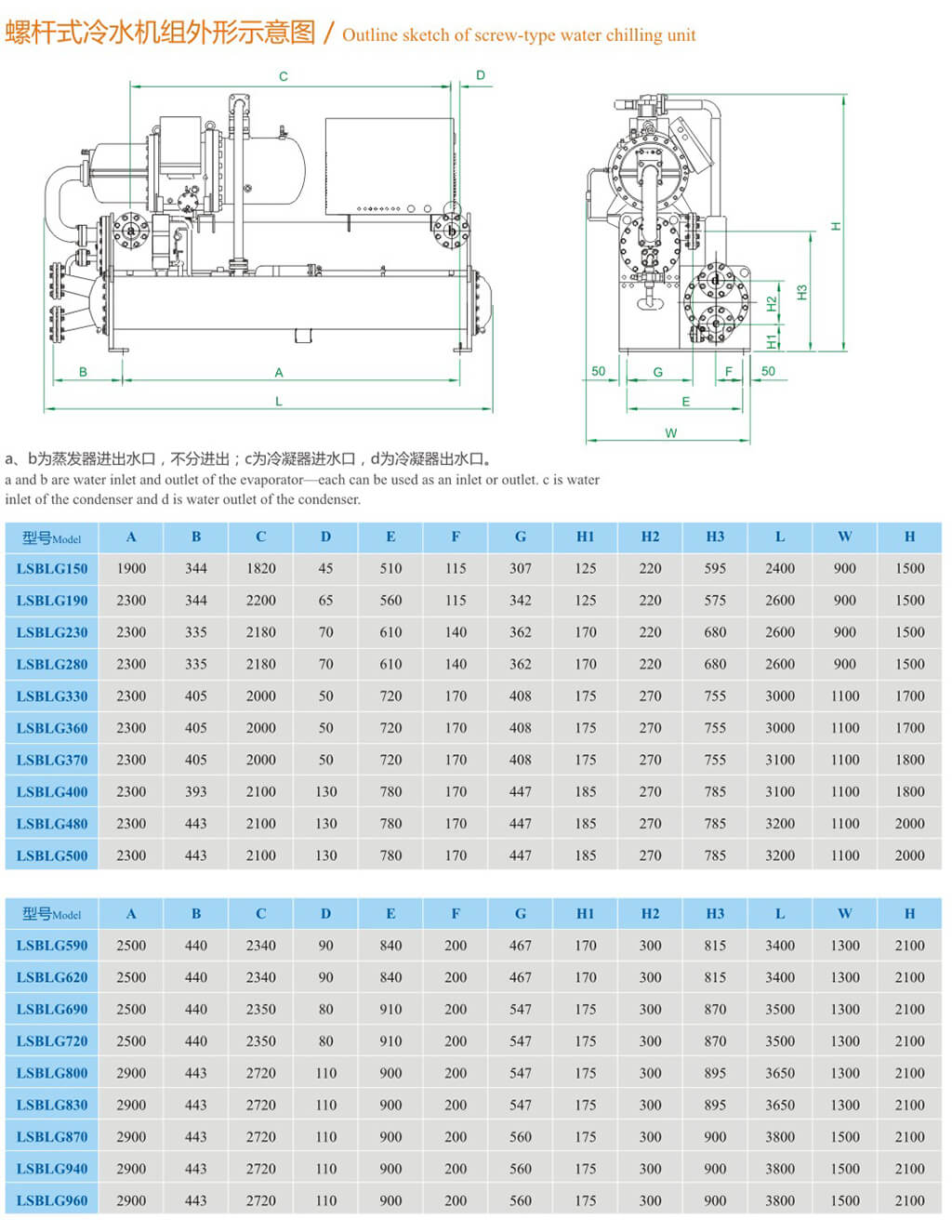

由于技術改進,外形尺寸可能會有所變更,外形尺寸僅供參考,敬請隨時索取安裝尺寸圖。
說明:
◆名義工況:冷媒水進水溫度12*C ,冷媒水出水溫度7°C.冷卻水進水溫度30°C ,冷卻水出水溫度35"C ;
◆電源制式: 3P/380V/50Hz.允許電壓波動+10%，允許相間電壓差+2% ;
以上數據是以R22為制冷劑的機組性能參數,如需R134a. R407C等其他工質 ,敬請聯系，

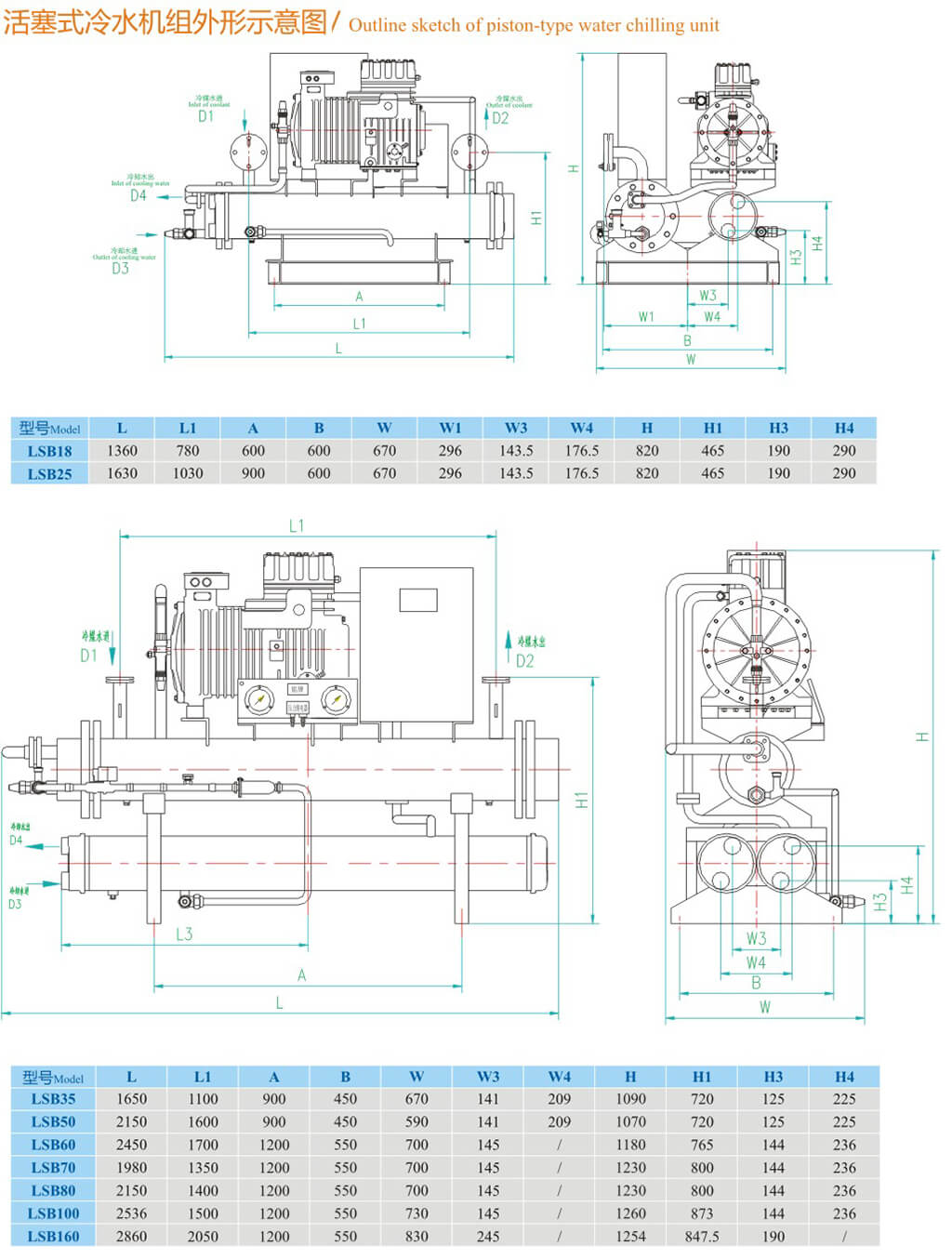

由于技術改進,外形尺寸可能會有所變更,外形尺寸僅供參考,敬請隨時索取安裝尺寸圖。
說明:
◆名義工況:冷媒水進水溫度12'C ,冷媒水出水溫度7°C.冷卻水進水溫度30°C ,冷卻水出水溫度35°C ;
◆電源制式: 3P/380V/50Hz.允許電壓波動+10%，允許相間電壓差+2% ;
◆以上數據是以R22為制冷劑的機組性能參數,如需R134a, R407C等其他工質,敬請聯系;
◆由于技術改進,外形尺寸可能會有所變更,外形尺寸僅供參考,敬請隨時索取安裝尺寸圖。
說明:
名義工況:冷媒水進水溫度12°C ,冷媒水出水溫度7°C.冷卻水進水溫度30°C ,冷卻水出水溫度35"C ;
電源制式: 3P/380V/50Hz。允許電壓波動+10%，允許相間電壓差+2% ;
以上數據是以R22為制冷劑的機組性能參數,如需R134a. R407C等其他工質 ,敬請聯系;
由于技術改進,外形尺寸可能會有所變更,外形尺寸僅供參考,敬請隨時索取安裝尺寸圖。

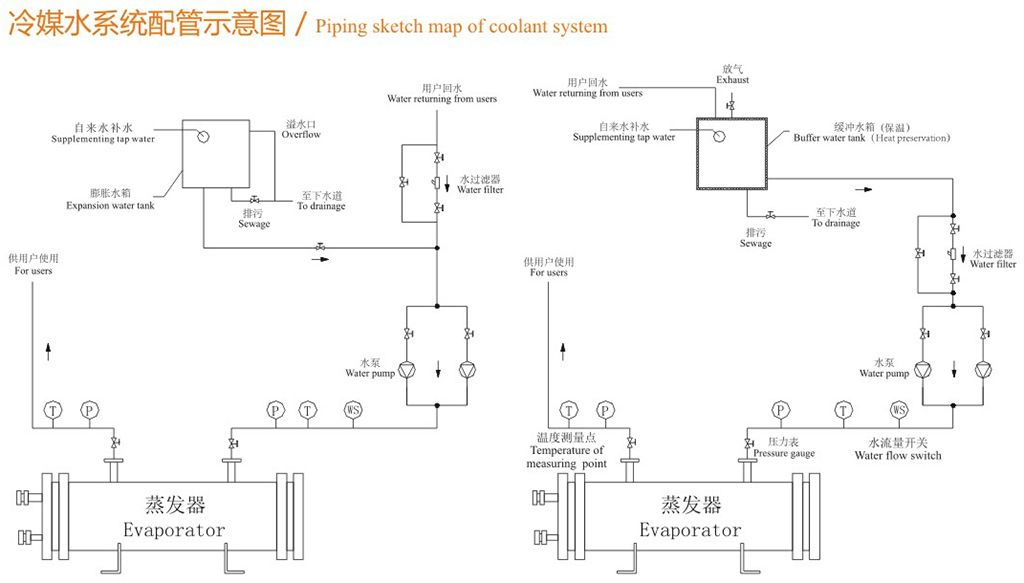

1.緩沖水箱須裝在水泵吸入口;膨脹水箱需裝在系統最高點;改用壓力膨脹安裝請向公司咨詢;在水系統的最低處,須安
裝放水閥,以便冬季不使用時放水。水泵一用一備。
2.在冷媒水系統管道任何倒"U"彎的頂部和管道最高處須安裝放氣閥。
3.公司可提供水泵變頻運行或多臺機組水系統-次定頻/二次變頻節能運行設計。
說明:
◆此圖僅供參考
◆冷媒水系統需安裝膨脹水箱或緩沖罐,應用戶不同要求或使用方式,配管方法上有差異,在無專業設計條件下請與本公
司聯系。
◆設備初次運行時應關閉進、出設備截止閥,打開旁通截止閥,用于沖洗管道,以免焊渣泥沙等異物進入換熱器,影響換
熱效率或?qū)υO(shè)備造成破壞。
1.冷卻塔的出水管應高于冷卻水泵吸水管的最高點。
2.在冷卻水系統的最低處,須安裝放水閥，以便冬季不使用時放水，建議水泵- -用一備。
3.本公司可根據用戶需要提供水泵變頻節能運行方案。
說明:
◆此圖僅供參考
◆設備初次運行時應關閉進、出設備截止閥,打開旁通截止閥,用于沖洗管道,以免焊渣泥沙等異物進入換熱器,影響換熱
效率或?qū)υO(shè)備造成破壞。

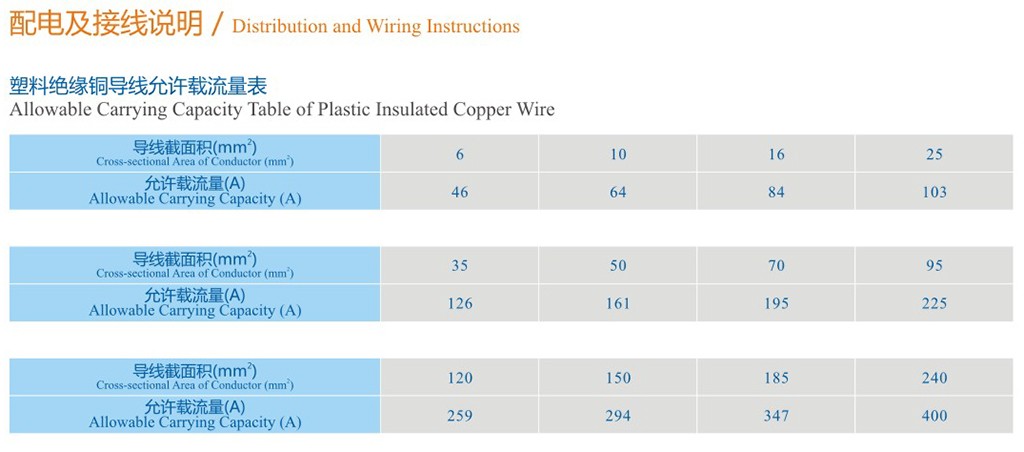

注:
◆以上導線允許載流量為明線敗設銅導線，允許長期工作溫度
70°C ,環境溫度35"C ,摘自GB/T 16895.15。
◆上述接線規格僅供參考,具體應由專業電氣設計部門根據實際需
要，但原則上不應小于上述規格,否則會造成壓縮機啟動時因線損較
大而無法正常啟動。
◆機組運轉時電源電壓必須穩定,將所有壓降因素考慮在內,機組
長期運轉工作電壓需保持在額定值的t 5%以內,瞬間運轉需在額定
值的土10%以內。
◆相間電壓差不超過額定值的+2% ,最高或最低相電流差須小于平均電
流3%.電壓頻率應保持在額定值士2%以內。
◆電源至機組間配線需嚴格按照電工法規標準施工。且絕緣良好，機組
接線后電氣配件端子與機體間應以500V高阻表測定其絕緣,其絕緣電阻
至少5MO以上。
◆配線應采用三相五線制,只允許使用銅導線。
◆機組接地必須符合當?shù)睾蛧?guó)家的有關規定。
◆機組電源進線的用戶側需配備相應適當容量的保護空氣斷路器。
水質要求/Water Quality Requirements
◆由于標準產品冷凝器、蒸發器均采用高效紫銅管(帶內鰭片或
外鰭片)為換熱管,不良的水質會對產品的性能和使用壽命產生較
大影響,惡劣情況下會腐蝕傳熱管造成制冷系統進水,引發燒毀電
機抱軸等重大事故。建議用戶應嚴格按GB50050 -2007《工業循
環冷卻水處理設計規范》的要求進行水質處理。在機組初次運行過
程中,應采用旁運方式對系統管網進行清洗過濾直至水質達到要求
后再切入冷水機組換熱器,且在使用過程中應按標準定期進行水質
取樣分析,以確保制冷設備的安全可靠、高效運行。
◆應根據當?shù)厮|(zhì)條件及空氣質量條件。對系統增加相應的水處理裝
置,尤其對風沙較大地區或環境空氣質量較差地區,易造成冷凝換熱管
內積泥沙,嚴重影響換熱,應對冷卻塔進風進行濾臟,并設多級水過
濾,以確保設備正常運行,節約運行費用。
◆若設備冬季不運行,應將換熱器內水全部放空(用蒸發器和冷凝器上
的放水閥或堵頭) ;若冬季仍需使用,應向公司咨詢防凍措施。
供貨說明/ Supply Istructions
◆標準供貨范圍:
出廠產品為合格產品,系統內已充注少量制冷劑。
◆公司可根據用戶要求提供:冷凍油、分子篩過濾芯、冷媒等備用件。
